Детекция прорыва магистральных трубопроводов с помощью искусственного интеллекта
Введение
Прорыв магистральных труб — это аварийная ситуация, которая может приводить к значительным экономическим, экологическим и социальным последствиям.
Классические методы мониторинга не всегда позволяют выявить повреждение на ранней стадии. Применение искусственного интеллекта (ИИ) совместно с сенсорными системами и технологиями Интернета вещей (IoT) обеспечивает обнаружение утечек и повреждений в реальном времени.
1. Оборудование для сбора данных
1.1 Датчики давления
Измеряют изменение давления в трубопроводе во времени:
P(t) = P₀ − ΔP(t)
где P₀ — нормальное давление, ΔP(t) — отклонение давления.
1.2 Акустические сенсоры
Фиксируют звуки, возникающие при утечках или микротрещинах.
Для анализа используется преобразование Фурье:
F(ω) = ∫ x(t)·e^(−j·ω·t) dt
где x(t) — исходный сигнал.
1.3 Датчики потока
Вычисляют разницу между подачей и выходом:
Q_loss = Q_input − Q_output
1.4 Датчики температуры и влажности
Позволяют отслеживать аномалии в грунте над трубопроводом.
1.5 Инфракрасные камеры и дроны
Используются для дистанционного контроля.
2. Математическая модель
Для описания распространения давления в трубопроводе применяется волновое уравнение:
∂²P/∂t² = c²·∂²P/∂x² − α·∂P/∂t
где
P — давление,
c — скорость распространения волны,
α — коэффициент затухания.
Аномалия фиксируется, если давление, поток или частотные характеристики выходят за допустимые пределы.
3. Модели искусственного интеллекта
3.1 Методы машинного обучения
- Random Forest — классификация состояний «норма» / «авария».
- SVM — выявление аномальных паттернов в данных давления и звука.
3.2 Методы глубокого обучения
- CNN — анализ спектрограмм звуковых сигналов.
- LSTM — прогнозирование временных рядов:
cₜ = fₜ·cₜ₋₁ + iₜ·c̃ₜ
hₜ = oₜ·tanh(cₜ)
где f, i, o — функции «врат».
3.3 Обнаружение аномалий
- Autoencoder — высокое значение ошибки восстановления сигнализирует об аномалии.
- Isolation Forest — выделяет редкие и необычные значения.

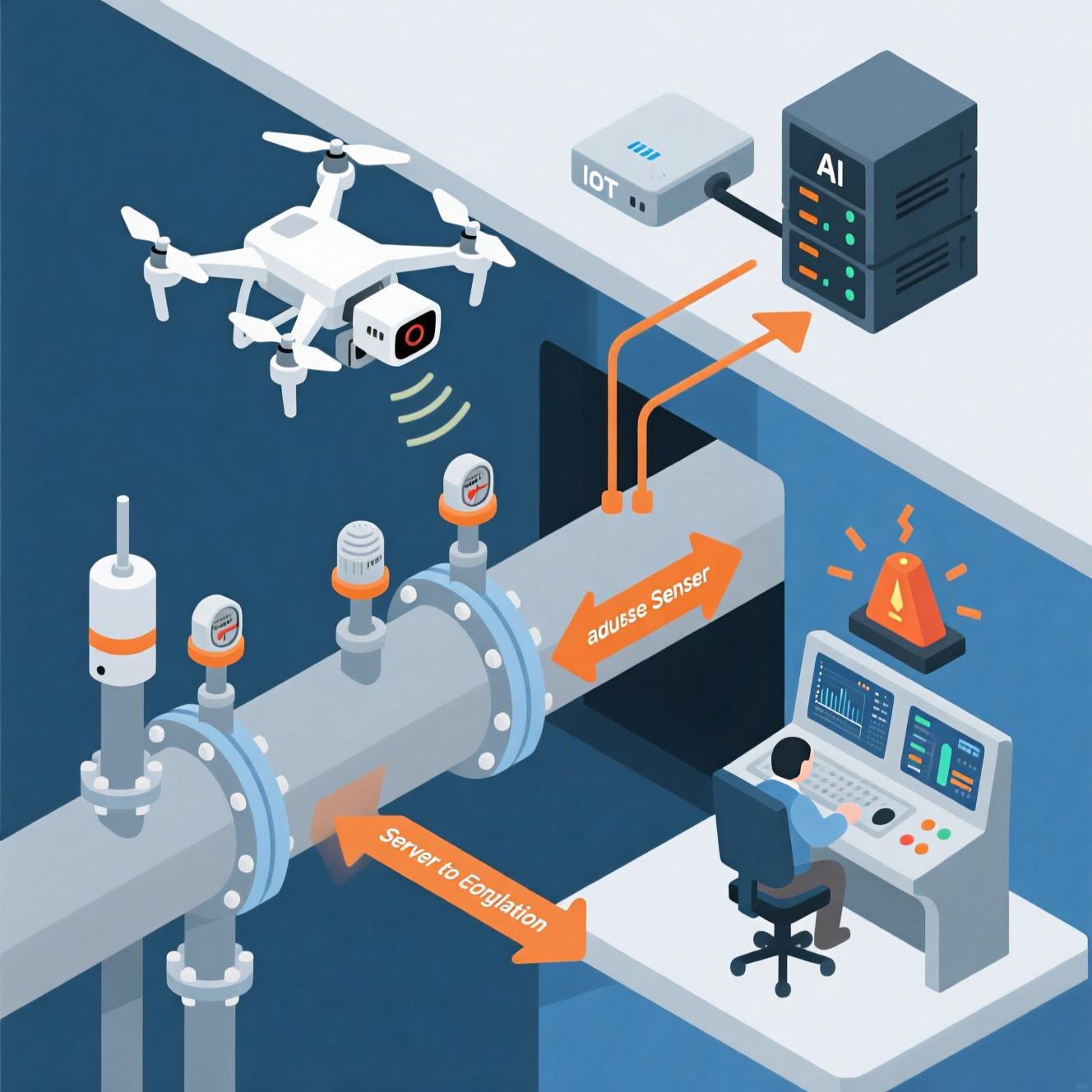

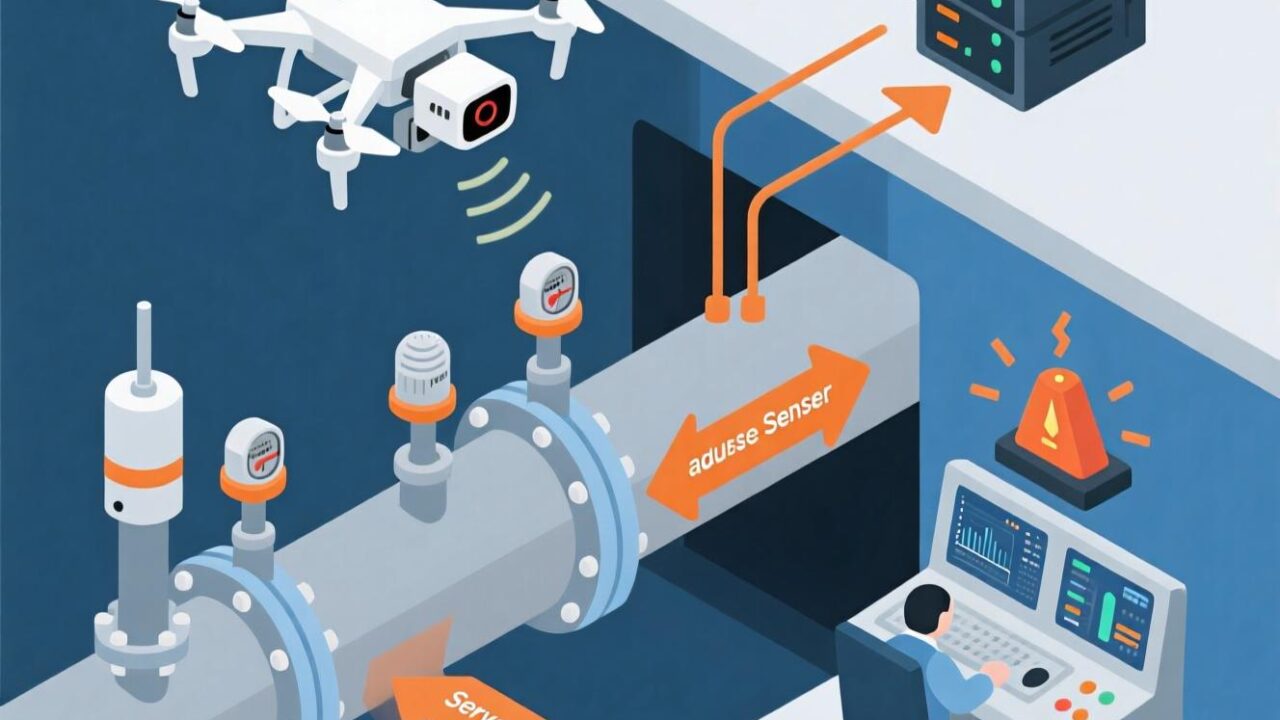

4. Схема системы
markdownКопироватьРедактировать[Датчики давления] ─┐
[Акустические сенсоры] ─┤
[Датчики потока] ───────┼──> [IoT-шлюз] ──> [Сервер ИИ]
[Температура/влажность] ─┤
[Дроны/камеры] ──────────┘
[Сервер ИИ]:
1. Сбор данных
2. Предобработка
3. Анализ временных рядов (LSTM, CNN)
4. Обнаружение аномалий
5. Передача сигнала тревоги
[Результат]:
→ Уведомление оператору
→ Автоматическое закрытие клапанов
→ Передача данных в SCADA
5. Интеграция с IoT
Передача данных по протоколам MQTT или LoRaWAN позволяет системе работать даже в условиях слабой связи.
Интеграция с SCADA обеспечивает автоматическую изоляцию повреждённого участка.
Заключение
Система на базе ИИ:
- сокращает время реагирования;
- снижает убытки;
- предотвращает экологический ущерб.
Источники
- Muggleton, J. M., & Brennan, M. J. (2014). Leak detection in buried plastic water pipes using acoustic methods. Applied Acoustics, 89, 214–221.
- Zhang, J., et al. (2020). Deep learning for water leakage detection using acoustic data. Sensors, 20(3), 828.
- Wu, Y., et al. (2018). Leakage detection using pressure transient analysis in water pipelines. Water Science and Technology, 77(2), 470–478.
- Hochreiter, S., & Schmidhuber, J. (1997). Long short-term memory. Neural Computation, 9(8), 1735–1780.
